v型過濾池

v型濾池介紹

v型過濾池兩側的進水槽成V字型，池內的超聲波水位自動控制裝置可調節出水清水閥，閥門可根據池內水位的高低。自動調節開啟程度，使池內水位恒定。因?yàn)槠溥M(jìn)水槽形狀呈V字形而得名，也叫均粒濾料濾池（其濾料采用均質濾料，即均粒徑濾料）、六閥濾池（各種管路上有六個主要閥門）通常情況下，V型濾池可采取單格或者雙格布置。

設備特點

1、可采用較粗濾料較厚濾層以增加過濾周期。

2、氣、水反沖再加始終存在的橫向表面掃洗，沖洗水量大大減少。

設備凈水過程介紹

過濾過程

待濾水由進水總渠經進水閥和方孔后，溢過堰口再經側孔進入被待濾水淹沿的V型槽，分別經槽底均勻的配水孔和V型槽堰進入濾池。被均質濾料濾層過濾的濾后水經長柄濾頭流入底部空間，由方孔匯入氣水分配管渠，在經管廊中的水封井、 出水堰、 清水渠流入清水池。

反沖洗過程

反沖洗過程常采用“氣沖→氣水同時反沖→水沖”三步：

氣沖打開進氣閥，開啟供氣設備，空氣經氣水分配渠的上部小孔均勻進入濾池底部，由長柄濾頭噴出，將濾料表面雜質擦洗下來并懸浮于水中，被表面掃洗水沖入排水槽。

氣水同時反沖洗在氣沖的同時啟動沖洗水泵，打開沖洗水閥，反沖洗水也進入氣水分配渠，氣、水分別經小孔和方孔流入濾池底部配水區，經長柄濾頭均勻進入濾池，濾料得到進一步?jīng)_洗，表掃仍繼續進行。

停止氣沖，單獨水沖表掃仍繼續，將水中雜質全部沖入排水槽。

設計參數

濾料：石英砂（可選擇海水沖刷強度較大的石英海砂）；粒徑：0.95～1.35mm，不均勻系數：K80=1.0～1.3，濾層厚度：1.2～1.5m。

濾速：7～15m/h，

沙上水深：1.2～1.3m。

反沖洗強度：壓縮空氣15～16l/m2.s；水反沖4～5l/m2.s；水表面掃洗1.5～1.8l/m2.s。

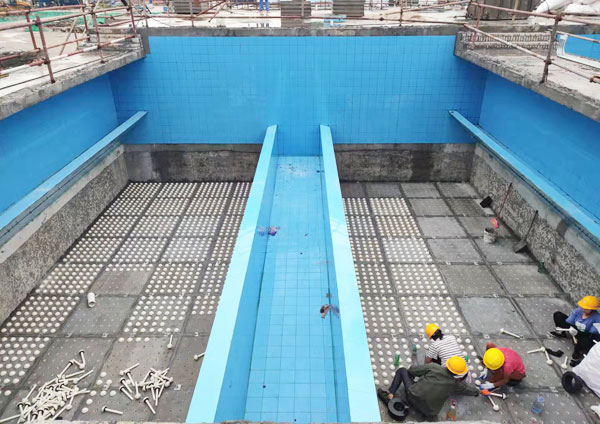

濾頭：采用長柄濾頭（長28.5cm，濾帽有縫隙36 條，濾柄上部有φ2mm氣孔，下部有長65mm、寬1mm條縫，材質為ABS工程塑料）；濾頭均勻分布在濾板上，每平方米布置48～56個。
